Public Library Indianapolis, IN, USA
Sonnenstandgeführte Al-Lamellen
Sonnenstandgeführte AI-Lamellen
Public Library Indianapolis, IN, USA
Leistung / Elconeq
Konzeption Lamellensteuerung für vertikale Alu-Lamellen im Fassadenzwischenraum an der Westfassade. Herstellung, Lieferung und Inbetriebnahme der Lamellensteuerung, Typ Elconeq Compact.
- Azimut-Nachführung vertikaler Lamellen gemäß Sonnenazimut
- Manuelle Übersteuerung durch Raumsteuertaster
3 Linearantriebe in DC-Technik, 800 N, verfahren die Alu-Hohlkammer-Lamellen präzise gemäß berechnetem Sonnenstand.
- Standort: Indianapolis, IN, USA
- Nutzung: Öffentliche Bibliothek
- Architekt: krM Architecture, Indianapolis, IN, USA
- Auftraggeber: Linel LLC, Mooresville, USA
- Bildnachweis: Bruce Gardner, Linel, USA
Anforderung

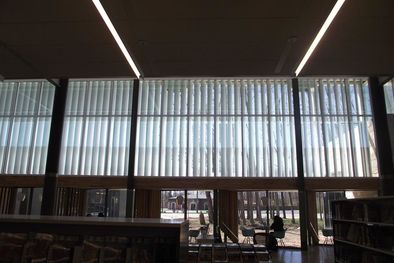

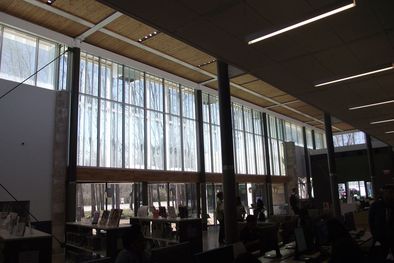

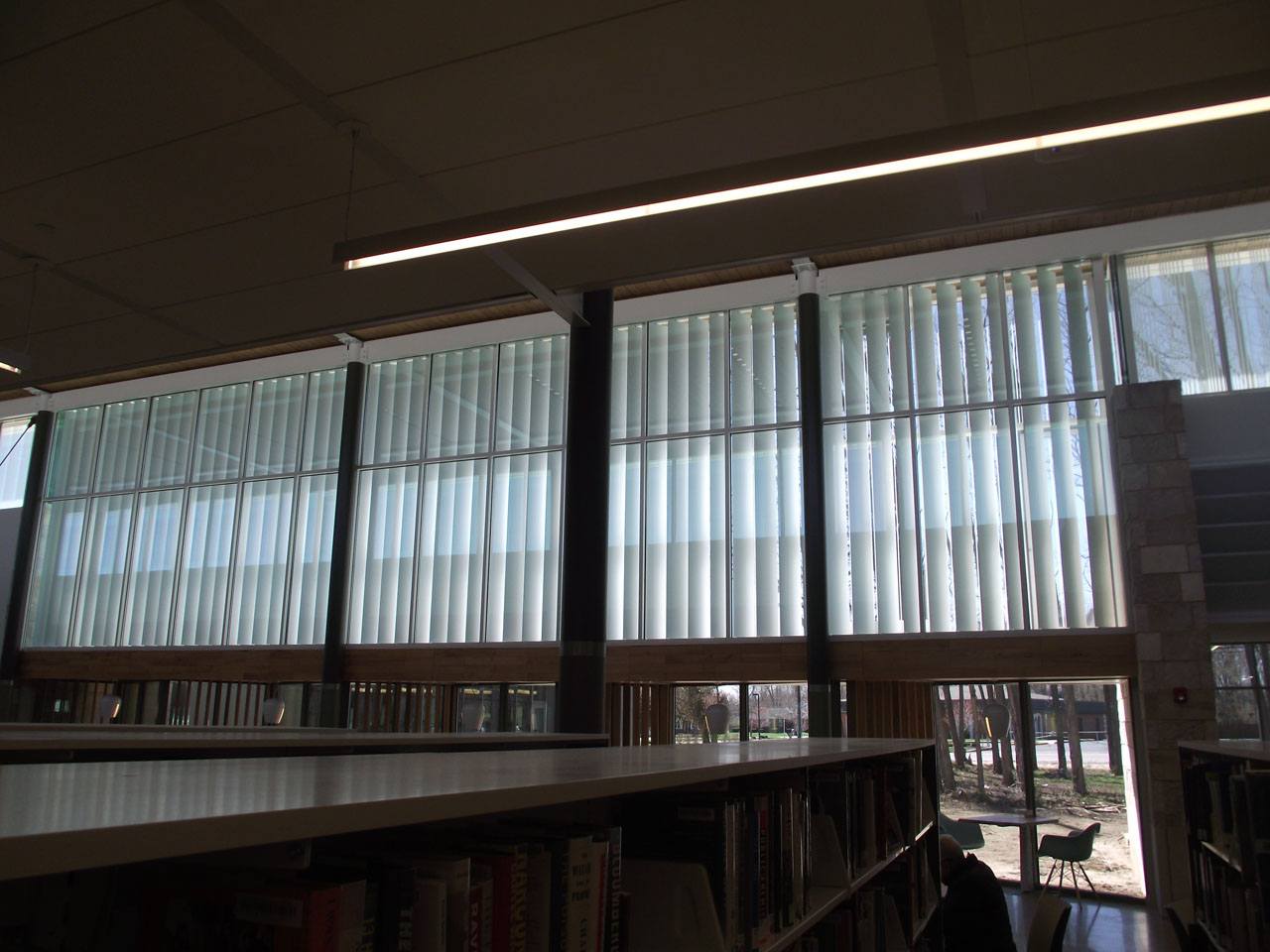

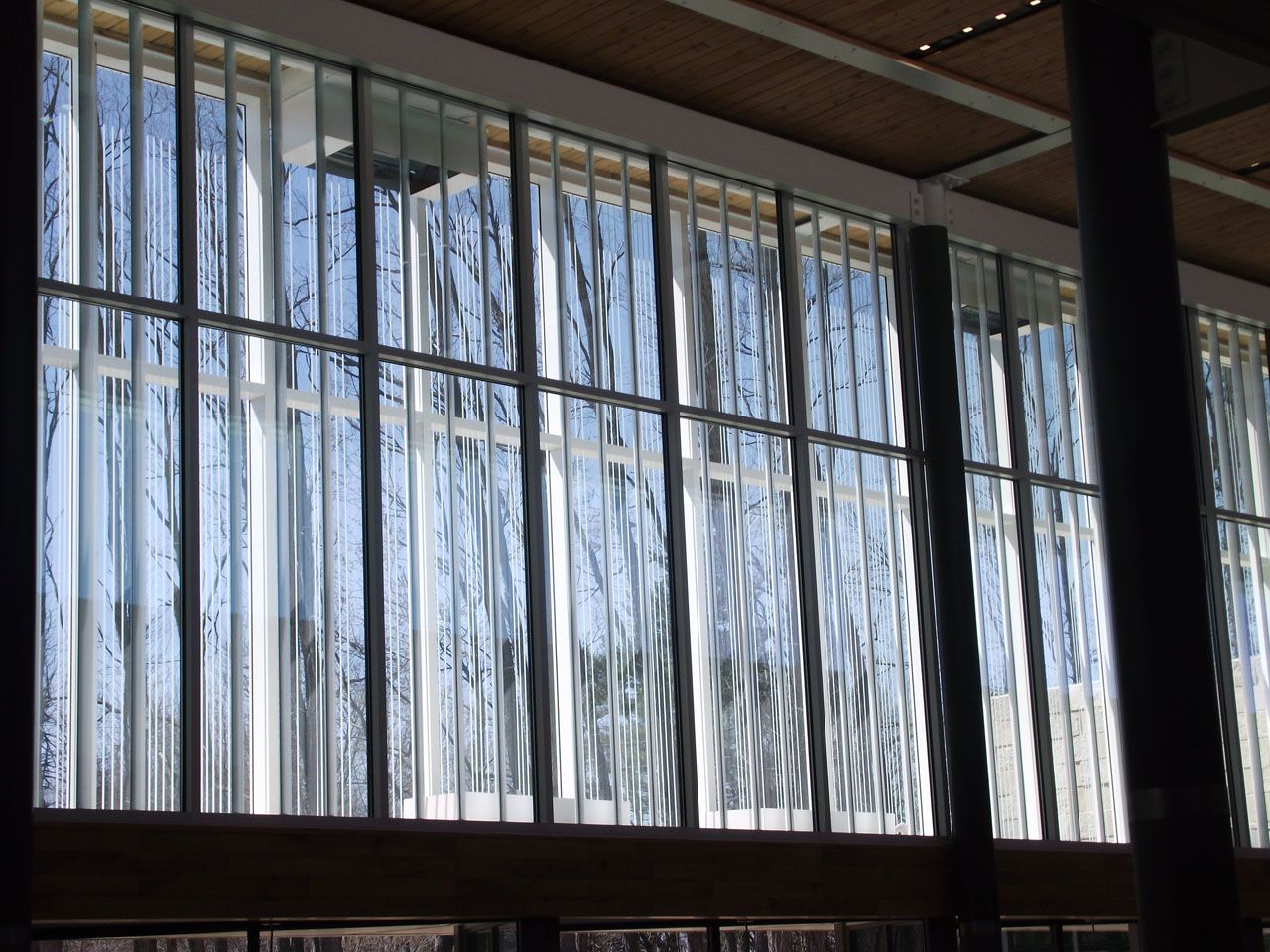

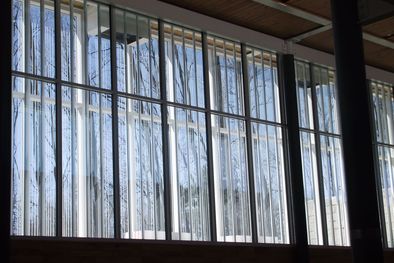

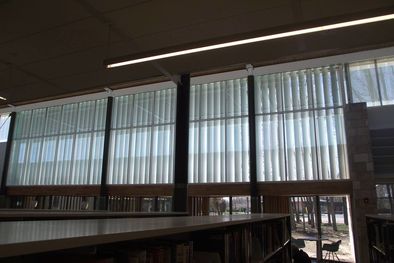

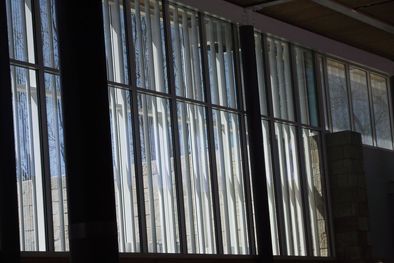

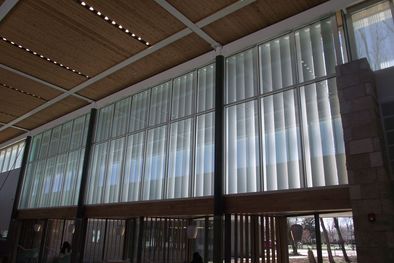

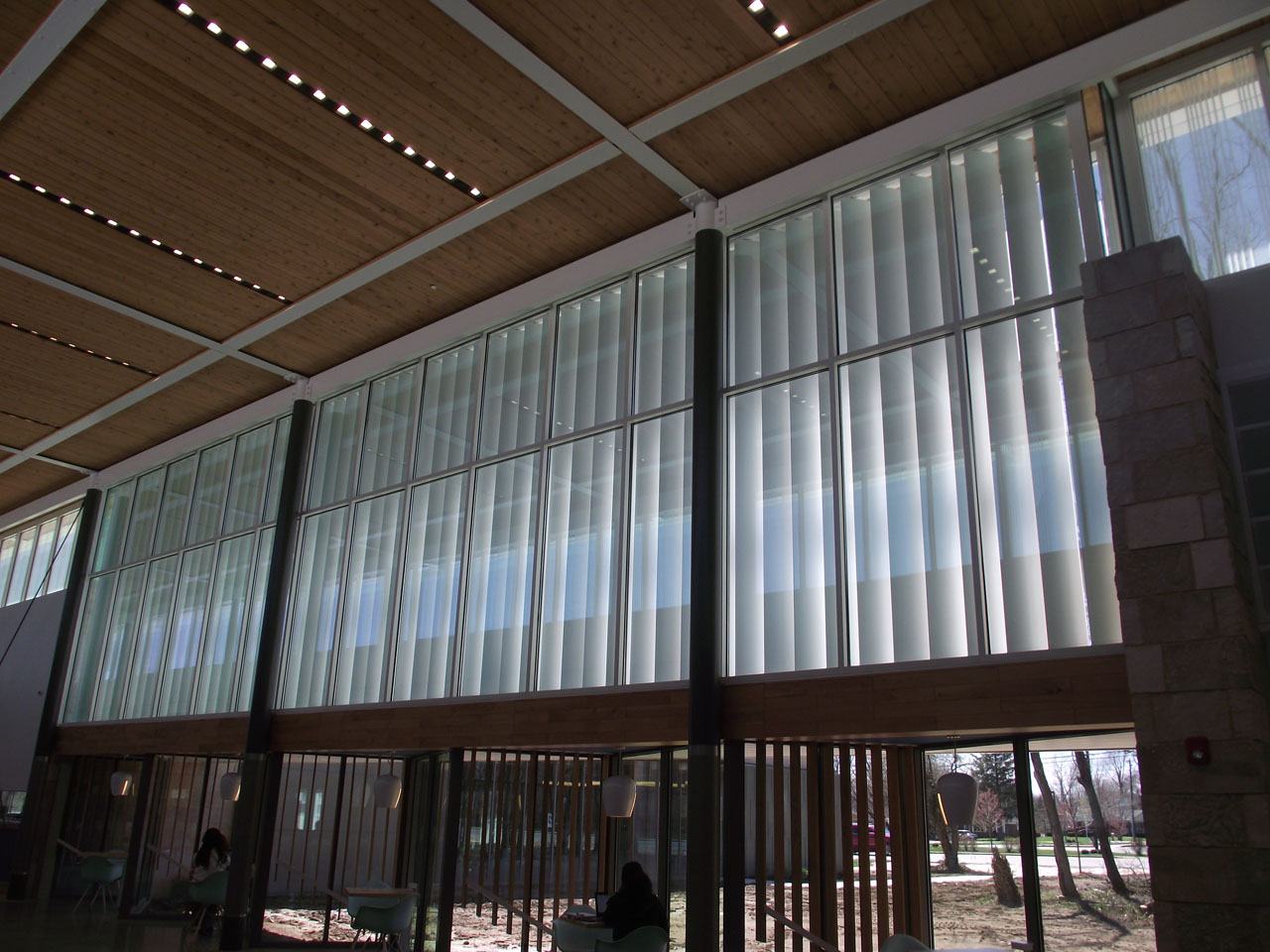

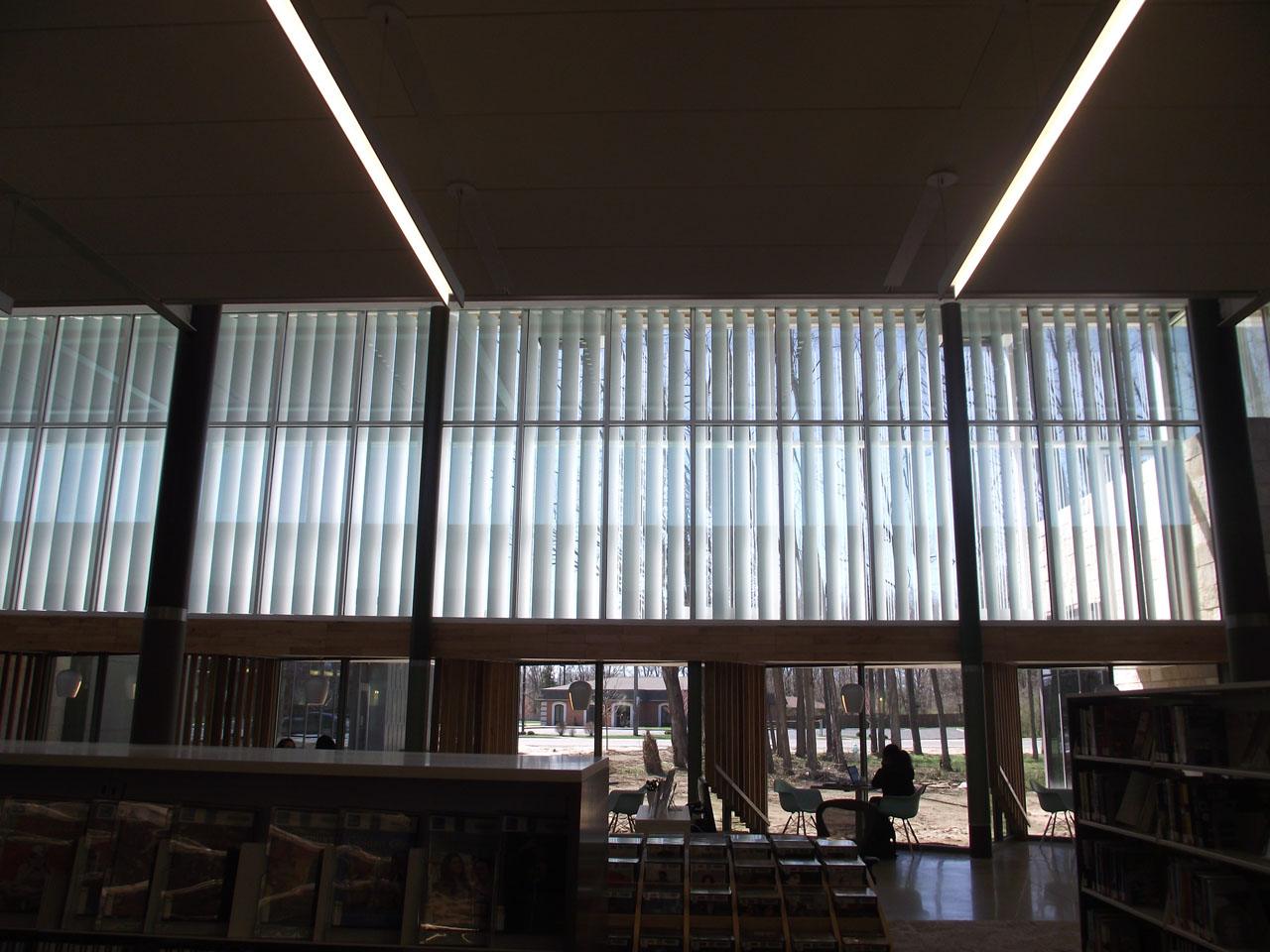

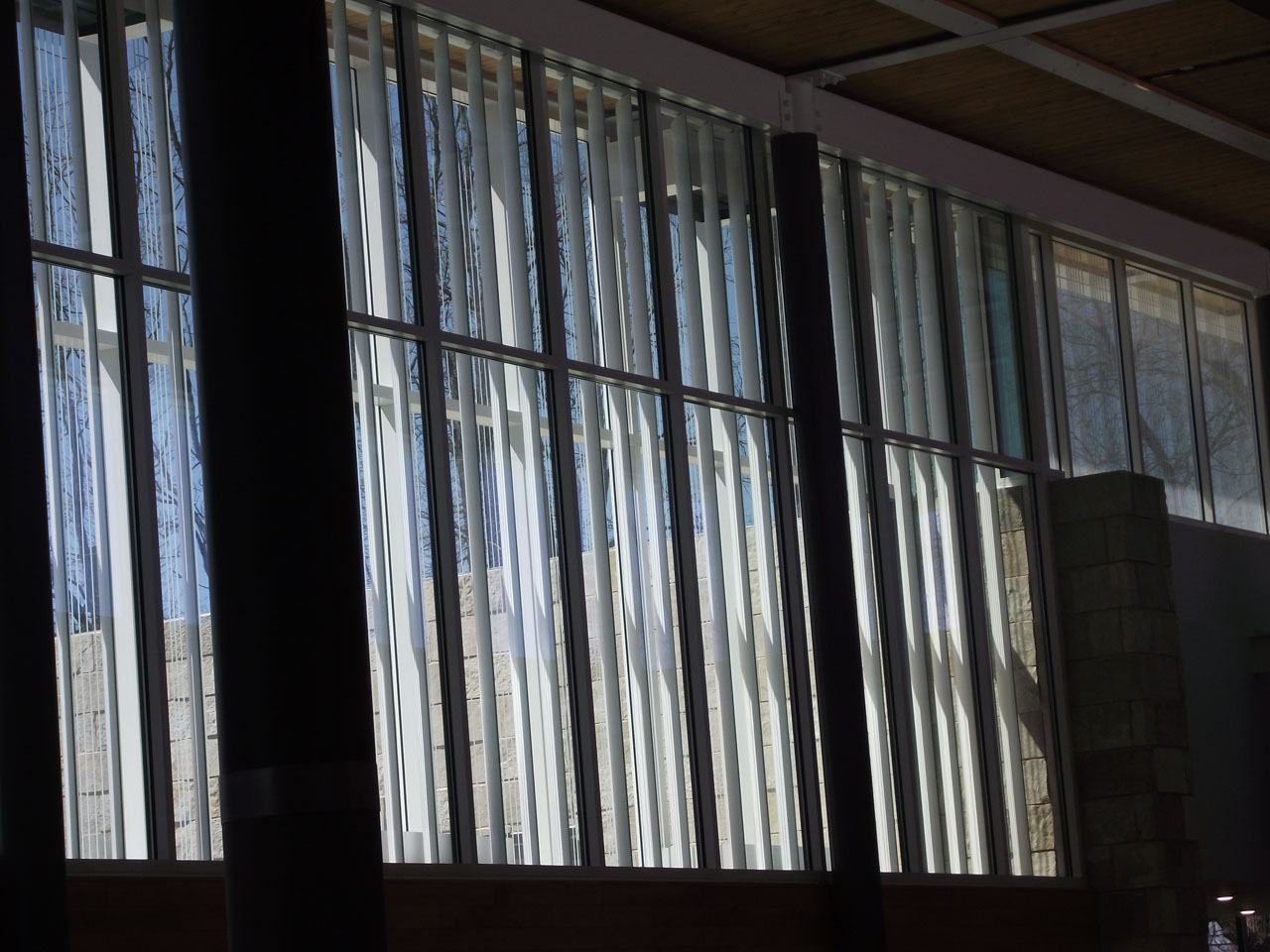

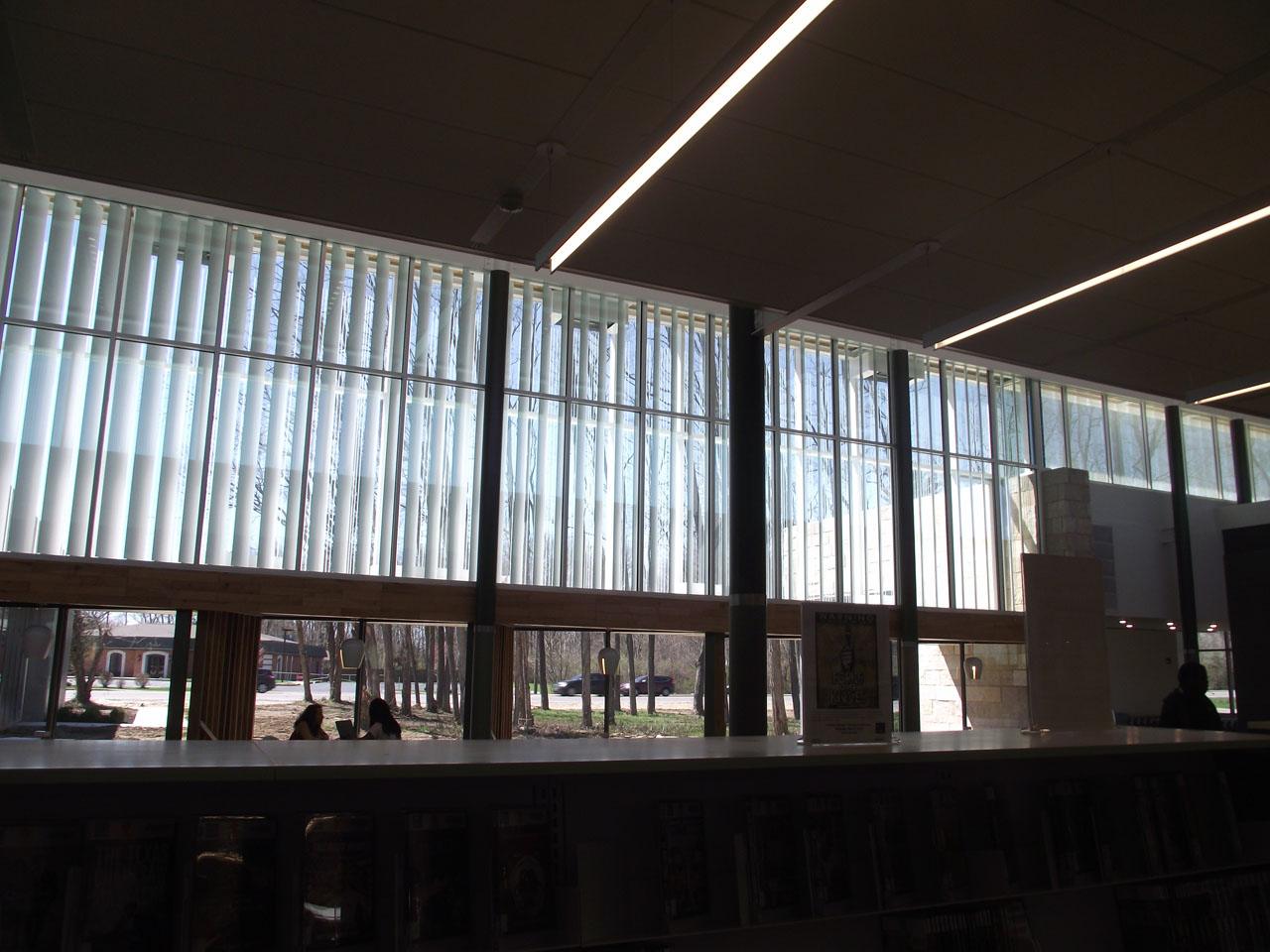

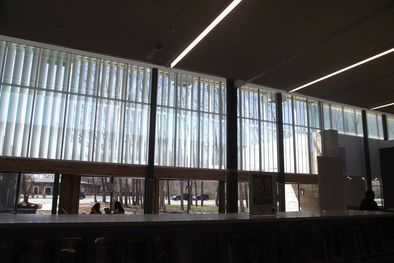

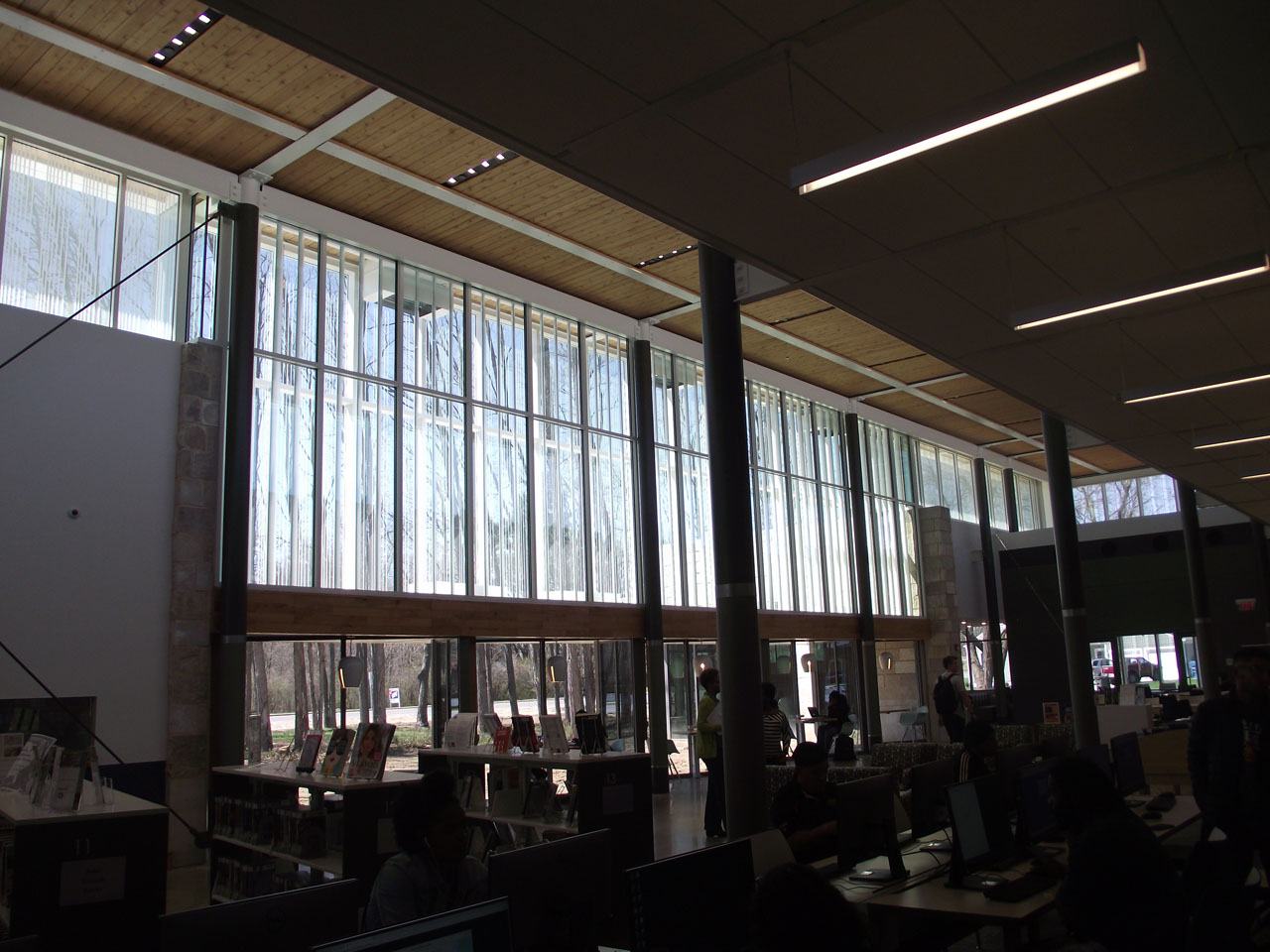

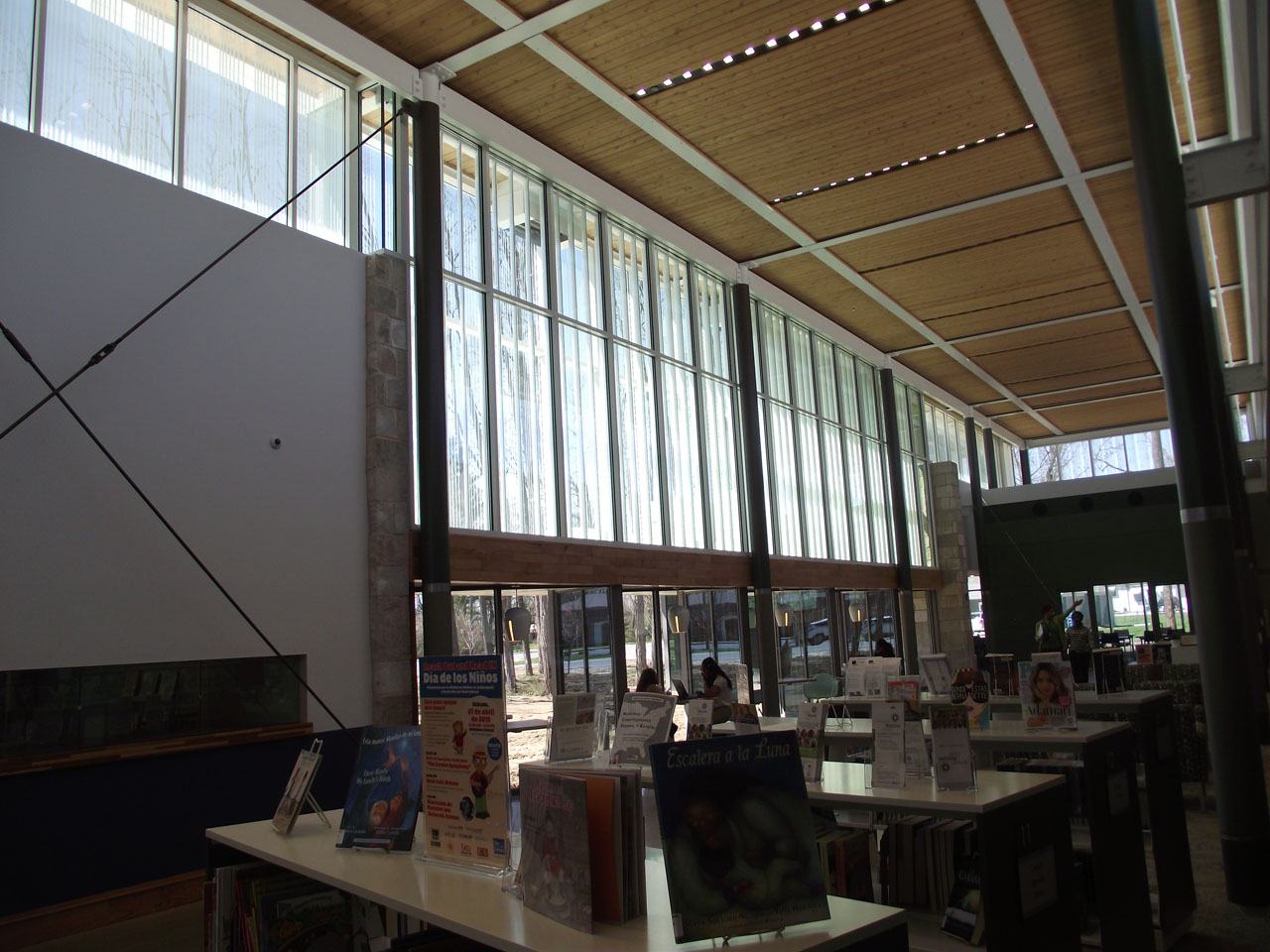

Sonnenstandgeführter Alu-Lamellen Sonnenschutz für den Fassadenzwischenraum der Westfassade der Bibliothek, angeordnet im oberen Raumbereich. Das Lamellensystem deckt mit 60 Lamellen, einer Lamellenbreite von 300mm und einer Höhe von 4.000mm, eine Länge von 18m ab. Die vollständig opaken Lamellen verhindern Strahlungs- und Lichtdurchtritt und vermeiden Überhitzung so wie Blendung. Sämtliche Lamellen verfahren synchron. Der Betrieb hat lautlos zu erfolgen. Spielfreie Lamellenmechanik ist zu gewährleisten.
System
Das Hohlkammer-Lamellensystem zeigt 300mm breite und 50mm tiefe Lamellen, weiß matt beschichtet in PVDF Kynar, als 2-Schichtauftrag, zur verbesserten Reflexion und aus architektonischen Erwägungen. Flüsterleise DC-Antriebstechnik gekoppelt mit kugelgelagerten Lamellendrehpunkten führen zu nahezu kraftloser Positioniertechnik. Motorik und Kinematik ist verdeckt angeordnet. Das Steuerungssystem ist dezentral konzipiert und besteht aus der Zentrale mit Display und den Kleinverteilern mit den Motorsteuergeräten samt erforderlicher Trafos.
